基于多端口网络PEEC法的功率模块寄生电感快速提取方法研究

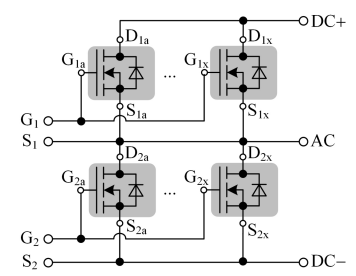

随着数据中心、牵引驱动等应用对变流器集成化需求的不断提升，以及新一代Si IGBT与SiC器件的持续发展，对功率模块的紧凑、低感和均衡布线提出了更高要求。数值优化可通过大量的评估迭代获取最优设计集，为功率模块内部线路的优化设计提供了灵活有效的新途径。然而，由于模块线路激励频率高（MHz级）、结构复杂（多芯片耦合、驱动/功率线路混杂），寄生电感的提取计算占据了寻优过程的绝大多数时间，成为制约优化效率和设计效果的重要因素。针对传统简化模型法和离散方法的不足，本文提出一种基于多端口部分元等效电路（partial element equivalent circuit, PEEC）的功率模块寄生电感快速提取方法，利用矩阵预处理技术和分区离散策略，对功率模块衬底的回路与支路电感进行快速求解。
- 2022-04-08
- 阅读131
- 下载0
- 12页
- docx
