会员中心
搜索
登录
注册

解决方案

数字化转型通用方案行业方案安全方案大数据人工智能物联网行业展望自动控制其他

产品|技术

白皮书产品介绍技术介绍技术创新模型算法

政策|规范

政策规范行动计划

电子书

电子书课件

报告|论文

报告模板论文

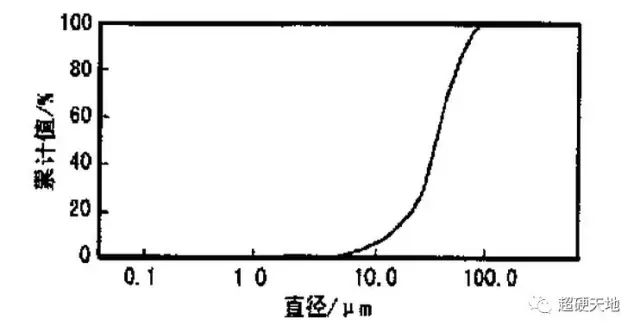

稀土在人造金刚石催化剂中的应用

介绍了用粉末技术合成金刚石的一种新方法，试验研究中采用加入少量稀土的NiFe合金粉末作为原料，在超高压、高温的条件下，经一定的工艺流程合成了高品级金刚石。该方法的显著特点是提高金刚石的粗粒度百分比，金刚石样品质量高，颜色黄。

  • 2022-01-29
  • 阅读144
  • 下载0
  • 8页
  • docx

浅析金刚石锯片基体裂纹常见的几个原因

国内金刚石锯片基体用钢以中高碳弹簧钢为主，因其具有优越的切削性能和耐磨损性能，被广泛用于石材加工、公路及机场建设等。但是由于锯片基体用钢自身合金元素的特性，给实际生产和使用带来了诸多问题，如热处理变形大、硬度不均、裂纹等。金刚石锯片基体用钢产生裂纹的因素诸多，主要影响因素有：钢的化学成分、原材料缺陷、钢的原始组织、加热因素、冷却因素、锯片特有的结构特点等，导致片体端面分布各种应力聚集，尤其是周边的拉应力大大增加都是形成裂纹的潜在因素。由于影响锯片基体用钢产生裂纹的因素多种多样，本文主要从以下三个方面来分析金刚石锯片基体产生裂纹的原因以及金刚石锯片基体失效机理。

  • 2022-01-29
  • 阅读94
  • 下载0
  • 10页
  • docx

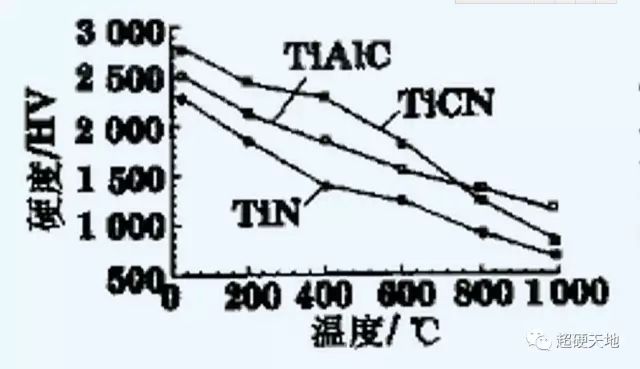

超硬刀具及其在硬车削加工中的应用

随着现代科学技术的发展，各种高硬度的工程材料越来越多地被采用，而传统的车削技术难以胜任或根本无法实现对某些高硬度材料的加工。涂层硬质合金、陶瓷、PCBN等超硬刀具材料因其具有很高的高温硬度、耐磨性和热化学稳定性，这为高硬度材料的切削加工提供了最基本的条件条件，并在生产中取得了明显效益。

  • 2022-01-29
  • 阅读93
  • 下载0
  • 11页
  • docx

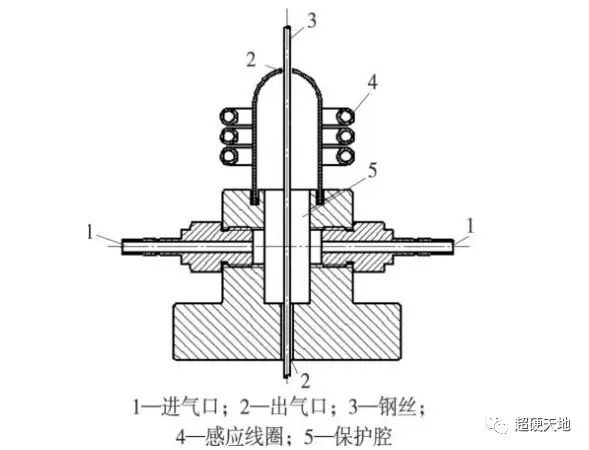

钎焊金刚石线锯的制作工艺

传统金刚石线锯是在细金属丝的表面通过电沉积镍或热固化树脂来固定一层金刚石磨料，用于材料的精密切割。由于磨料只是被机械地包埋镶嵌在镀层或树脂结合剂中，磨料易脱落，线锯寿命短。为解决此问题，提出了利用气体保护感应加热钎焊工艺制作金刚石线锯，提高金刚石磨料的结合强度。进行了气体保护装置的研制和钎焊工艺的研究，成功试制出钎焊金刚石线锯，对钎焊机理进行了探讨。

  • 2022-01-29
  • 阅读127
  • 下载0
  • 7页
  • docx

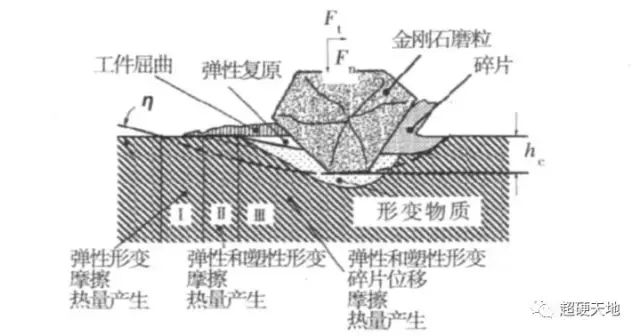

树脂结合剂金刚石线锯研究进展

面对普遍使用的切割技术存在的问题，人们逐渐将注意力转移到固结金刚石线锯切割的研究和利用上。与其他固结金刚石线锯相比，树脂结合剂金刚石线锯具有制作工艺简单，生产成本低，切割效率高，环境污染少等优点。本文总结了树脂结合剂金刚石线锯的制作工艺以及线锯失效的形式，并指出这一技术的研究方向是进一步提高制造效率、增长使用寿命、缩小锯丝直径。

  • 2022-01-29
  • 阅读96
  • 下载0
  • 9页
  • docx

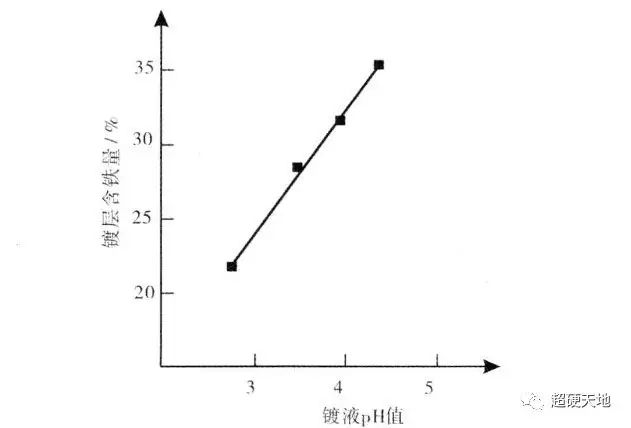

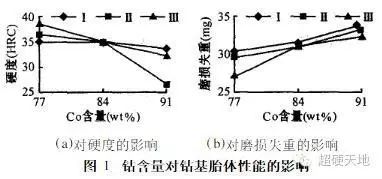

电镀镍-铁金刚石钻头配方与工艺研究

国内采用镍-铁合金作为电镀金刚石钻头的胎体材料仍处于试验研究中。本文详细介绍了镍-铁合金镀液的主要成分及其作用，试验分析了电镀工艺对镀层质量的影响，采用正交回归试验设计方法对胎体成分与性能间的变化规律进行了试验研究。结果表明镍-铁合金镀层是电镀金刚石钻头的较理想的胎体材料。通过调整镀液成分及其含量和改变工艺参数，可以获得不同硬度与耐磨性的镍-铁镀层，可以满足电镀金刚石钻头的要求。依据研究结果试制了2个钻头，进行了室内实钻试验，在8~9级正长花岗岩中钻进，平均时效达到1.87 m/h，钻头平均寿命达到45.9 m，取得了较好的钻进效果。

  • 2022-01-29
  • 阅读98
  • 下载0
  • 13页
  • docx

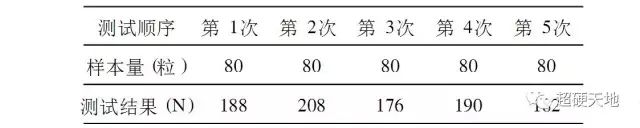

人造金刚石单颗粒抗压强度测试仪对比分析

抗压强度是人造金刚石质量的重要指标，本文采用传统单颗粒抗压强度测定仪和DiaTest-SI型单颗粒抗压强度自动测定仪对金刚石标样进行检测对比分析，对同一样品不同时期多次测试和同一样品不同厂家测试，结果表明：传统单颗粒抗压强度测定仪测定的最大强度平均值和最小强度平均值相差15.38%和34%；而DiaTest-SI型单颗粒抗压强度自动测定仪的测定结果差值为4.1%、5.3%；证明DiaTest-SI型单颗粒抗压强度自动测定仪在测试中受操作水平及客观条件的影响较小，测试结果的稳定性比较好，各厂家测试结果的可比性强。

  • 2022-01-29
  • 阅读227
  • 下载0
  • 7页
  • docx

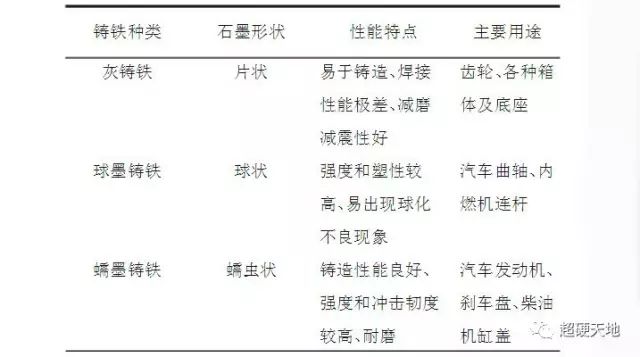

切削不同铸铁材料的PCBN超硬材料刀具磨损研究现状

基于聚晶立方氮化硼（PCBN）超硬材料刀具的高硬度、良好的耐磨性及化学稳定性，其在汽车制造领域的应用变得越来越广泛。对国内外学者们使用PCBN超硬材料刀具加工灰铸铁、球墨铸铁和蠕墨铸铁的研究现状进行总结分析，主要从刀具材料、工艺参数、工件材料、切削环境及加工方式等几个方面对PCBN超硬材料刀具切削加工3种铸铁时的磨损机制进行讨论，最后总结了切削不同种类铸铁材料时刀具的磨损情况。

  • 2022-01-29
  • 阅读92
  • 下载0
  • 12页
  • docx
