一种微结构的层绞式光缆

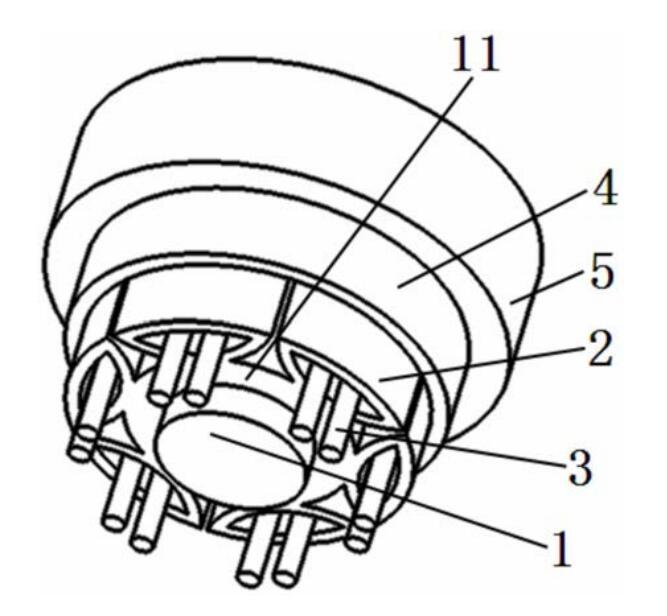

本实用新型属于通信技术领域，涉及一种微结构的层绞式光缆，具有缆芯、多根光纤、保护层、外护套；其特征在于缆芯为一体式结构且由中心加强件、挤塑包覆在中心加强件外的垫层、分布在垫层外缘的六根松套管构成，中心加强件位于垫层内部的中心孔内，松套管内部具有套管腔，松套管的外缘为第一圆柱面的一部分，松套管的内缘为第二圆柱面的一部分，松套管的内缘底部与垫层结合为一体且结合在连接部，所有松套管的外圆都在第一圆柱面上，相邻的松套管之间具有间隙，每根套管腔内具有两根光纤；所有松套管的外缘拼合形成第一圆柱面。本实用新型具有以下主要有益效果：易于制造、直径小、材料耗用更少，成本更低、产品更圆整光滑、检验及施工效率更高。
