LF炉精炼渣的性能及其在水泥中应用的试验研究

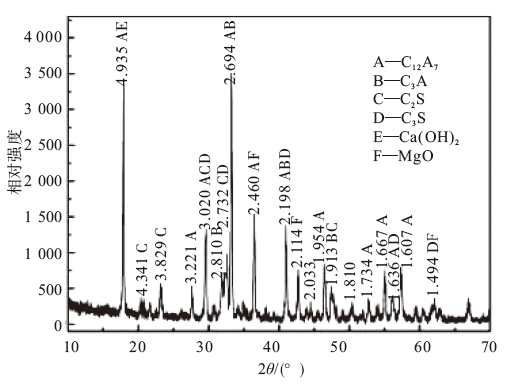

通过检测LF炉精炼渣的各项技术指标、XRD图谱、自裂解性及配制的水泥各项指标，研究了LF炉精炼渣的性能及其在水泥中应用的可行性。结果表明：（1）LF炉精炼渣在精炼炉内发生成分偏析，物理状态分为块状和粉状，其CaO和Al2O3含量差别约在10%。（2）LF炉精炼渣具有自裂解性，在空气中冷却状态下，150 min的粉化率可达80%以上，主要原因为α-C2S转变为γ-C2S产生12%的体积膨胀。（3）经检测，日钢生产的LF炉精炼渣各项指标满足用于水泥和混凝土的生产。（4）使用LF炉精炼渣同比例替代钢渣粉，配制32.5和42.5等级水泥，其标准稠度用水量升高，初凝时间和终凝时间缩短，3 d和28 d抗压强度提升，沸煮安定性和压蒸安定性都符合标准要求，其推荐掺量分别为7%和4.5%。（5）LF炉精炼渣可以有效促进复合胶凝材料的水化，这可能是因为其提升了水化初期的Ca2+浓度。但标准稠度用水量增加，这与LF炉精炼渣较易粉磨，粒度较细有关。
- 2021-11-16
- 阅读97
- 下载0
- 10页
- docx
